1. Visão Geral
1. Resumo
O LAB é um ambiente de infraestrutura virtual desenvolvido para explorar, implementar e integrar tecnologias de virtualização, redes, sistemas Linux e administração de servidores. Sua estrutura reproduz uma rede com estações de trabalho, roteador, switch, servidor e uma estação dedicada ao gerenciamento, permitindo observar o funcionamento e a interação desses componentes.
A base do LAB utiliza QEMU/KVM para executar máquinas virtuais que desempenham diferentes funções na infraestrutura. A rede é organizada em segmentos independentes, conectados por um switch virtual baseado em Open vSwitch e por um roteador Linux responsável pelo encaminhamento de pacotes, acesso à rede externa e controle de tráfego com nftables. O ambiente também incorpora Proxmox VE e containers LXC para hospedar serviços, incluindo o servidor de monitoramento Zabbix.
O desenvolvimento do LAB prioriza o controle direto sobre os recursos e configurações, o uso de sistemas Linux adequados a cada função e a organização dos componentes para facilitar sua operação e manutenção. A infraestrutura continua em evolução, com funcionalidades já implementadas e outras em processo de configuração, validação e aprimoramento.
2. Escolha das Tecnologias
| Tecnologia | Motivo da escolha |
|---|---|
| QEMU/KVM | Integração nativa com Linux, controle direto das VMs e utilização do KVM pelo Proxmox VE. |
| Alpine Linux | Baixo consumo de recursos, permitindo executar mais VMs com os 16 GB de RAM disponíveis. |
| Open vSwitch | Flexibilidade para configurar a comutação e as VLANs diretamente, sem depender de soluções prontas. |
| nftables | Controle direto das regras de tráfego, com facilidade para adaptar a rede e suas políticas. |
| Proxmox VE | Plataforma para hospedar e administrar servidores e serviços, além de proporcionar experiência prática. |
| LXC | Execução de serviços em containers com menor consumo de recursos. |
| Debian Linux | Compatibilidade e facilidade de manutenção dos componentes utilizados pelo servidor Zabbix. |
| Zabbix | Centralização das métricas e do monitoramento dos dispositivos e sistemas do LAB. |
3. Overview infraestrutura de rede
Após pesquisas sobre infraestrutura de TI corporativa, decidi estabelecer uma rede central e ir expandindo os recursos gradativamente. O intuito é começar com algo mais simples e ir adicionando recursos mais avançados ao longo do tempo. Acredito que essa abordagem seja a melhor para o meu entendimento profundo em infraestrutura de TI.

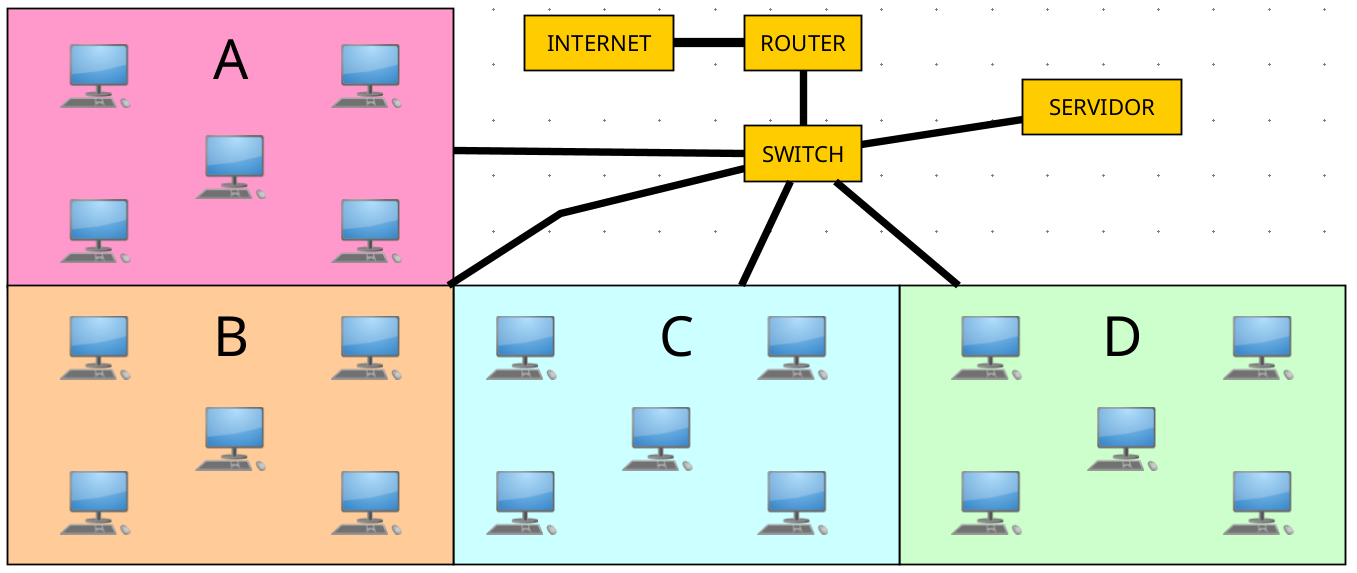

3.1 Layout
- 4 VLANs cada uma com 5 workstations.
- 1 switch e 1 router.
- 1 servidor.
4. Da Arquitetura à Implementação
A infraestrutura apresentada é construída sobre QEMU/KVM, com máquinas virtuais que desempenham funções específicas e se conectam para formar a rede do LAB. Cada dispositivo possui seus próprios recursos, interfaces e configurações, permitindo que o ambiente seja desenvolvido e ajustado conforme novas necessidades surgem.
A partir dessa base, foram implementados os mecanismos de comutação, segmentação e roteamento, seguidos pela infraestrutura de servidores, gerenciamento e observabilidade. Essas camadas se complementam e formam um ambiente integrado, cuja operação depende da comunicação entre seus diferentes componentes.
O LAB continua em desenvolvimento. As próximas seções apresentam como essa infraestrutura foi construída, começando pela virtualização e avançando até os mecanismos responsáveis pela comunicação, administração e monitoramento do ambiente.
